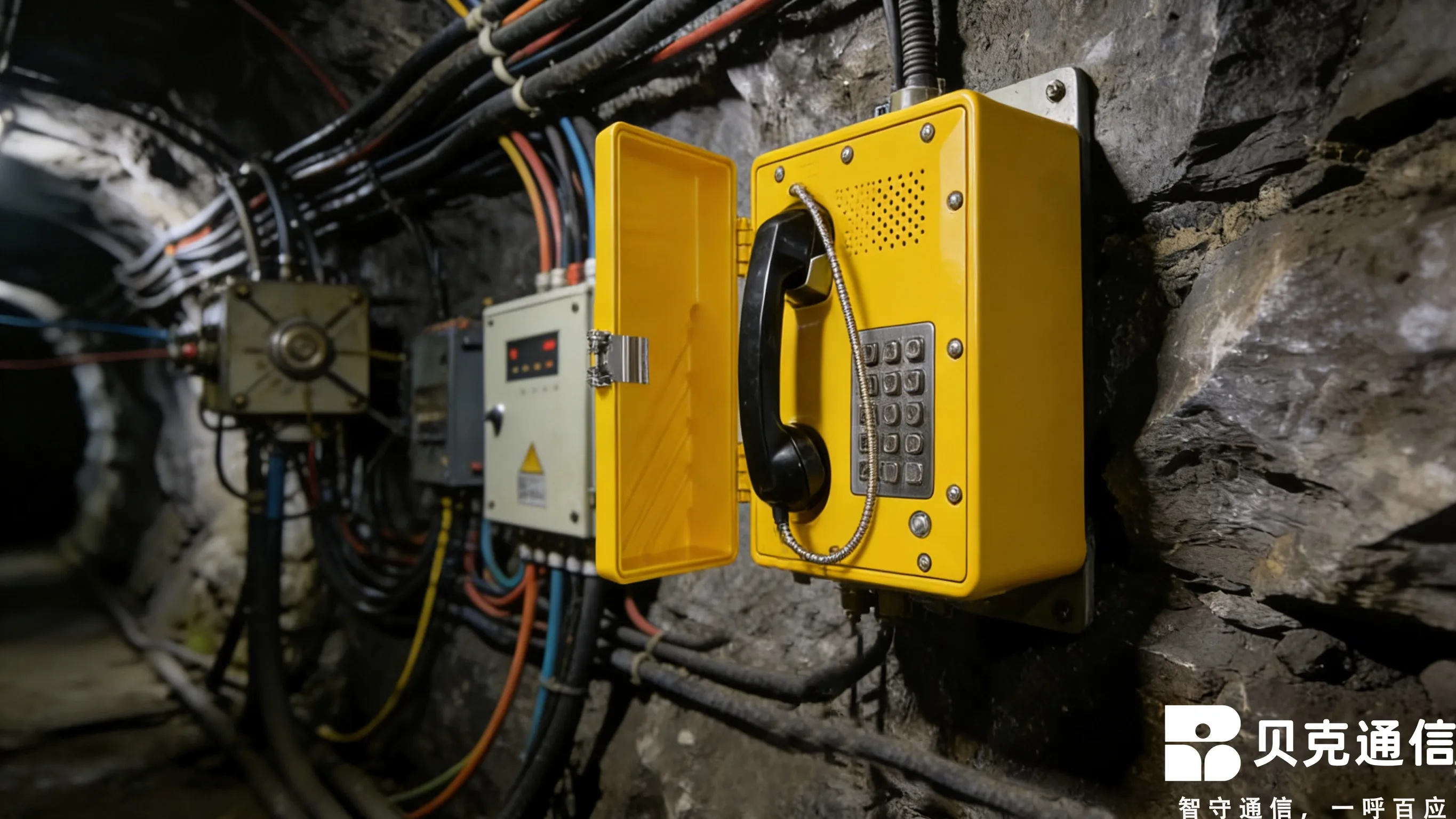

1. परिचय: भूमिगत सुरक्षा के "लाइफलाइन" के रूप में विस्फोट-सबूत खनन टेलीफोन

विस्फोट प्रूफ खनन टेलीफोन को व्यापक रूप से माना जाता है
lifeline of mine safety production. Their electromagnetic compatibility (EMC) performance and adaptability to harsh industrial environments directly determine the reliability and safety of underground communications.

जटिल भूमिगत विद्युत चुम्बकीय वातावरण में, खनन टेलीफोन को एक साथ संतुष्ट करना चाहिए
explosion-proof safety requirements and high-level anti-interference performance, posing severe challenges to product design, materials, and system architecture.

यह लेख व्यवस्थित रूप से चार आयामों से विस्फोट प्रूफ खनन टेलीफोन के ईएमसी प्रदर्शन और औद्योगिक अनुकूलन क्षमता का विश्लेषण करता है:

1. विद्युत चुम्बकीय हस्तक्षेप स्रोत विशेषताओं,


2. anti-electromagnetic हस्तक्षेप प्रौद्योगिकियां,


3. औद्योगिक पर्यावरण अनुकूलनशीलता डिजाइन, और


4. वास्तविक दुनिया के आवेदन के मामले, खनन संचार प्रणालियों में उपकरण चयन और तैनाती के लिए एक व्यावहारिक तकनीकी संदर्भ प्रदान करते हैं।


2. खनन अनुप्रयोगों में विद्युत चुम्बकीय हस्तक्षेप स्रोत और हर्ष पर्यावरण पैरामीटर

2.1 विशिष्ट विद्युत चुम्बकीय हस्तक्षेप स्रोत भूमिगत

भूमिगत खनन वातावरण औद्योगिक परिदृश्यों में सबसे जटिल विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) क्षेत्रों में से हैं। मुख्य हस्तक्षेप स्रोत तीन दिशाओं से उत्पन्न होते हैं:

1. शक्ति-आवृत्ति हस्तक्षेप
चर-आवृत्ति ड्राइव, ट्रांसफार्मर और मोटर्स जैसे उपकरण संक्रिया के दौरान मजबूत 50 हर्ट्ज विद्युत चुम्बकीय क्षेत्र उत्पन्न करते हैं। क्षेत्र की ताकत तक पहुंच सकती है
0.19 μT, approaching hazardous threshold levels.

2. उच्च आवृत्ति हस्तक्षेप
इलेक्ट्रिक वेल्डिंग मशीन, उच्च-आवृत्ति ट्रांसमीटर, और इसी तरह के उपकरण रेडियो-आवृत्ति विद्युत चुम्बकीय तरंगों का उत्सर्जन करते हैं, जिसमें ऑपरेटिंग आवृत्तियों तक पहुंचते हैं
hundreds of MHz, seriously affecting communication signals.

3. पल्स हस्तक्षेप
क्षणिक विद्युत चुम्बकीय दालें उच्च-शक्ति उपकरणों के स्टार्टअप, शटडाउन या शॉर्ट-सर्किट घटनाओं के दौरान होती हैं। ये दालें निम्न से उच्च आवृत्तियों तक एक विस्तृत आवृत्ति रेंज को कवर करती हैं, जिसमें अत्यधिक उच्च तीव्रता होती है - विद्युत क्षेत्र
tens of kV/m and magnetic fields reaching several kA/m.

2.2 चरम औद्योगिक पर्यावरण पैरामीटर

विद्युत चुम्बकीय हस्तक्षेप के अलावा, विस्फोट प्रूफ खनन टेलीफोन को अत्यधिक भौतिक और रासायनिक स्थितियों का सामना करना चाहिए:

• तापमान:
  विशिष्ट भूमिगत ऑपरेटिंग रेंज है
  –30 °C to +60 °C, with some deep or special mines reaching –45 °C to +85 °C.

• आर्द्रता:
  सापेक्ष आर्द्रता आमतौर पर अधिक नहीं होती है
  95%, but can be higher in certain zones.

• इनग्रेस सुरक्षा:
  उपकरणों को आमतौर पर आवश्यकता होती है
  IP54 to IP67 protection against dust and water.

• कंपन और झटका:
  कंपन आवृत्तियों से लेकर
  10–500 Hz with acceleration up to 5 m/s², and impact resistance must meet 7 J shock tests.

• संक्षारक गैसें:
  वातावरण में हो सकता है
  H₂S, Cl₂, SO₂, accelerating material corrosion.

2.3 औद्योगिक परिदृश्य के पार अंतर

विद्युत चुम्बकीय हस्तक्षेप विशेषताएं उद्योग द्वारा काफी भिन्न होती हैं:

• कोयला खदानें:
  नीचे व्यापक-स्पेक्ट्रम हस्तक्षेप
  200 MHz, often peaking around 1 MHz due to variable-frequency drives.

• रासायनिक पौधे:
  चाप निर्वहन और वेल्डिंग उपकरण से रेडियो-आवृत्ति और आगमनात्मक हस्तक्षेप द्वारा प्रभुत्व।


• स्टील प्लांट:
  इलेक्ट्रिक आर्क भट्टियों से मजबूत ईएमआई, ऊर्जा के पास केंद्रित है
  20 MHz.

• बंदरगाहों:
  मोटर ड्राइव सिस्टम में गैर-रैखिक रेक्टिफायर के कारण हार्मोनिक चालन हस्तक्षेप।


3. विस्फोट-प्रूफ माइनिंग टेलीफ़ोन में Anti-Electromagnetic इंटरफेरेंस टेक्नोलॉजीज

विस्फोट प्रूफ खनन टेलीफोन तीन मुख्य तकनीकी स्तंभों पर निर्भर करते हैं:
circuit design, shielding technology, and anti-interference algorithms.

3.1 आंतरिक रूप से सुरक्षित सर्किट डिजाइन

आंतरिक सुरक्षा यह सुनिश्चित करके प्रज्वलन को रोकती है कि सर्किट ऊर्जा दहनशील गैसों की न्यूनतम प्रज्वलन ऊर्जा से नीचे बनी हुई है:

• वोल्टेज और वर्तमान सीमा:
  स्पार्क ऊर्जा नीचे रखी गई है
  0.28 mJ, the minimum ignition energy of methane.

• थर्मल नियंत्रण:
  घटक तापमान वृद्धि कक्षा I तापमान समूह मानकों के भीतर रहने के लिए कड़ाई से सीमित है।


• घटक चयन:
  प्रतिरोधी, कैपेसिटर और सहिष्णुता को विस्फोट प्रूफ विनिर्देशों का पालन करना चाहिए।


• पीसीबी लेआउट अनुकूलन:
  परजीवी दोलन से बचने के लिए सिग्नल लाइनों को अलग किया जाता है; आंतरिक रूप से सुरक्षित और गैर-सुरक्षित सर्किट शारीरिक रूप से अलग-थलग हैं।


• सुरक्षा मार्जिन सुधार:
  गुणक, घटक, उपादान, कारक, खंड, गुणनखंड (संज्ञा) एक विशिष्ट सुरक्षा
  1.5 is applied to ensure fault-condition safety.

3.2 मल्टी-लेयर इलेक्ट्रोमैग्नेटिक परिरक्षण प्रौद्योगिकी

विस्फोट प्रूफ टेलीफोन उन्नत मल्टी-लेयर परिरक्षण संरचनाओं को नियोजित करते हैं:

• आवास:
  फ्लेमप्रूफ बाड़ों से बना है
  38 mm thick aluminum alloy, certified to IP66/IP67, offering excellent sealing and impact resistance.

• आंतरिक परिरक्षण परतें:


  • दमन परत (नैनो-सिल्वर कोटिंग्स या ढाल झरझरा धातु फोम) निकट-क्षेत्र विद्युत क्षेत्र दमन के लिए


  • उच्च आवृत्ति क्षीणन के लिए अवशोषण परत


  • कम आवृत्ति विद्युत चुम्बकीय तरंगों के लिए प्रतिबिंब परत


यह तीन-परत संरचना एकल-परत परिरक्षण, थर्मल संचय और संकीर्ण आवृत्ति कवरेज की सीमाओं पर काबू पाती है।

केबल प्रविष्टियों का उपयोग करें
≤8 mm diameter two-core cables with ≥0.5 mm² conductors and 1/2″ G sealing glands to ensure shielding continuity.

डिजिटल एंटी-इंटरफेरेंस एल्गोरिदम

उन्नत सिग्नल प्रोसेसिंग संचार स्पष्टता को बढ़ाता है:

• अनुकूली शोर रद्द (एएनसी):
  यहां तक कि स्पष्ट संचार सुनिश्चित करता है
  120 dB noise levels.

• आगे त्रुटि सुधार (FEC):
  शोर और हस्तक्षेप के कारण होने वाली ट्रांसमिशन त्रुटियों का पता लगाता है और ठीक करता है।


• आवाज संपीड़न कोडेक:
  समर्थन
  G.711, G.722, G.729, reducing bandwidth and improving robustness.

• स्वचालित लाभ नियंत्रण (एजीसी) और आवाज गतिविधि का पता लगाने (VAD):
  गतिशील रूप से मात्रा समायोजित करें और पृष्ठभूमि शोर को दबाएं।


4. औद्योगिक पर्यावरण अनुकूलन डिजाइन

विस्फोट-सबूत संरचना डिजाइन

दो प्राथमिक सुरक्षा प्रकारों का उपयोग किया जाता है:

ज्वलनशील (Ex d):

• लौ प्रसार के बिना आंतरिक विस्फोटों का सामना करता है


• प्रभाव प्रतिरोध ≥
  7 J

• संयुक्त मंजूरी और फ्लेमपैथ आयाम मानकों का कड़ाई से पालन करते हैं


• दबाव परीक्षण तक
  0.85 MPa

• गैर-प्रसार परीक्षण का उपयोग करना
  C₂H₂ (7.5%) and H₂ (27.5%)

आंतरिक रूप से सुरक्षित (Ex i):

• सभी सर्किट इग्निशन ऊर्जा से नीचे रहते हैं


• सुरक्षा बाधाओं और ट्रांसफार्मर का उपयोग करके विद्युत अलगाव


• ≥6 मिमी रिक्ति और ग्राउंडिंग रणनीतियों के साथ यांत्रिक अलगाव


इनग्रेस प्रोटेक्शन डिज़ाइन

• IP54:
  धूल प्रवेश और पानी के छींटे से सुरक्षा


• IP67:
  30 मिनट के लिए 1 मीटर पर धूल-तंग और विसर्जन


• IP68 (high-end models):
  30 मिनट के लिए 1.5 मीटर विसर्जन


रबर सील, एपॉक्सी पॉटिंग और सटीक बाड़े डिजाइन के माध्यम से प्राप्त किया गया।

सामग्री चयन

• संलग्नक:
  कास्ट एल्यूमीनियम, स्टेनलेस स्टील (जैसे,
  316L), or reinforced composites with epoxy powder coating

• कीपैड:
  स्टेनलेस स्टील


• हैंडसेट:
  आउटडोर सार्वजनिक टेलीफोन ग्रेड


• केबल:
  धातु-म्यान हैंडसेट डोरियों


• प्लास्टिक:
  फ्लेम-रिटार्डेंट, एंटी-स्टैटिक पॉलिमर मीटिंग
  UL94 V-0

थर्मल उम्र बढ़ने, संक्षारण प्रतिरोध और दीर्घकालिक स्थिरता के लिए सामग्री का परीक्षण किया जाता है।

5. आवेदन मामले और प्रदर्शन मूल्यांकन

दातोंग, शांक्सी में कोयला खदान

KTH106-1Z intrinsically safe telephone operated reliably amid strong VFD interference.

• संचार दूरी:
  10 km

• रिंगिंग स्तर:
  ≥80 dB

• दो वर्षों में शून्य सुरक्षा घटनाएं


• सफलतापूर्वक समर्थित मीथेन निगरानी और आपातकालीन निकासी


5.2 यूलिन कोयला खदान, शानक्सी

KE-FS-EX explosion-proof telephone operated for 12 months at 95% humidity without failure.

• रखरखाव लागत में कमी आई
  65%

• पर स्पष्ट संचार
  120 dB noise

• ईएमसी स्तर
  4 compliance ensured distortion-free audio

शेडोंग में 5.3 रासायनिक संयंत्र

एक
Ex d ib II B T6 telephone with IP67 protection resisted H₂S, Cl₂, and SO₂ corrosion.

• रिंगिंग स्तर:
  ≥70 dB

• कोई घटक जंग नहीं देखा गया


इनर मंगोलिया में 5.4 ओपन-पिट माइन

एकीकृत
Beidou + GPS + UWB positioning achieved centimeter-level accuracy.

• ऑपरेटिंग रेंज:
  –40 °C to +85 °C

• ओवर की रियल-टाइम ट्रैकिंग
  200 workers

• प्रारंभिक चेतावनियों के माध्यम से दुर्घटनाओं को सफलतापूर्वक रोका


5.5 विश्वसनीयता मेट्रिक्स

• एमटीबीएफ:
  >
  100,000 hours

• -45 C पर स्टार्टअप का समय:
  ≤30 seconds

• +60 C पर संक्रिया लगातार:
  24 hours without degradation

• बीत गया
  IP67 long-term humidity tests

6. भविष्य के विकास के रुझान

मुख्य रुझानों में शामिल हैं:

1. बहु-प्रौद्योगिकी ईएमआई दमन
   डीएसपी और एआई-आधारित अनुकूली शोर सीखने का संयोजन


2. उन्नत सामग्री
   जैसे नैनो-प्रबलित पॉलिमर और स्व-उपचार कोटिंग्स


3. बुद्धिमान एकीकरण
   गैस सेंसर, वीडियो, T निदान और दूरस्थ रखरखाव


4. सख्त मानक
   , परे Eपरीक्षण सहित
   1 GHz, wider temperature ranges (–50 °C to +100 °C), and enhanced IP68 requirements

7. निष्कर्ष और सिफारिशें

विस्फोट प्रूफ खनन टेलीफोन भूमिगत सुरक्षा संचार में महत्वपूर्ण भूमिका निभाते हैं। आंतरिक रूप से सुरक्षित सर्किट डिजाइन, मल्टी-लेयर परिरक्षण और उन्नत सिग्नल प्रोसेसिंग के माध्यम से, वे गंभीर विद्युत चुम्बकीय वातावरण में विश्वसनीय संक्रिया प्राप्त करते हैं। मजबूत संरचनात्मक डिजाइन, उच्च प्रवेश संरक्षण, और विशेष सामग्री चरम औद्योगिक परिस्थितियों में दीर्घकालिक स्थिरता सुनिश्चित करती है।

व्यावहारिक तैनाती के लिए:

• VFD-घने क्षेत्रों के लिए high-EMC-performance मॉडल चुनें


• गहरी या उच्च तापमान वाली खानों के लिए wide-temperature-range उपकरण चुनें


• रासायनिक वातावरण में संक्षारण प्रतिरोधी मॉडल का उपयोग करें


दीर्घकालिक सुरक्षा और प्रदर्शन सुनिश्चित करने के लिए नियमित रखरखाव और ऑपरेटर प्रशिक्षण आवश्यक है। जैसे-जैसे खनन तेजी से बुद्धिमान होता जाता है, विस्फोट प्रूफ टेलीफोन स्मार्ट, अधिक विश्वसनीय और अधिक अनुकूलनीय समाधानों की ओर विकसित होते रहेंगे - सुरक्षित, कुशल और बुद्धिमान खनन कार्यों के लिए एक ठोस आधार बनाते हैं।
